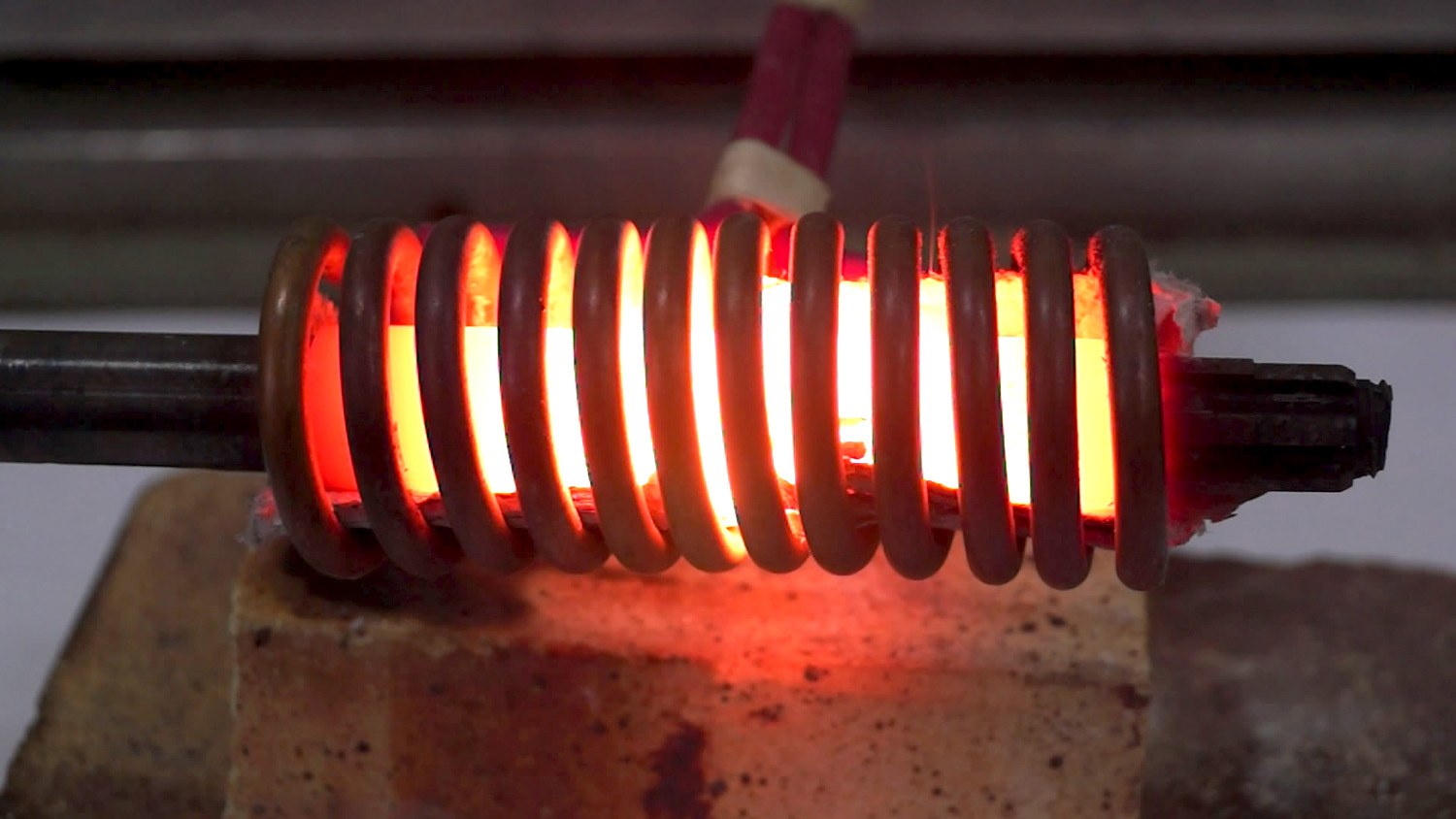

透熱
作者：
作者：
發(fā)布時(shí)間：
2023-01-12
熱鍛壓是在金屬再結(jié)晶溫度以上進(jìn)行的鍛壓。提高溫度能改善金屬的塑性，有利于提高工件的內(nèi)在質(zhì)量，使之不易開裂。高溫度還能減小金屬的變形抗力，降低所需鍛壓機(jī)械的噸位。但熱鍛壓工序多，工件精度差，表面不光潔，鍛件容易產(chǎn)生氧化、脫碳和燒損。當(dāng)加工工件大、厚，材料強(qiáng)度高、塑性低時(shí)(如特厚板的滾彎、高碳鋼棒的拔長(zhǎng)等)，都采用熱鍛壓。
熱鍛壓能夠提高溫度能改善金屬的塑性，使之不易開裂。高溫度還能減小金屬的變形抗力，降低所需鍛壓機(jī)械的噸位。高溫變形有利于提高工件的內(nèi)在質(zhì)量。但熱鍛壓工序多，工件精度差，表面不光潔，鍛件容易產(chǎn)生氧化、脫碳和燒損。當(dāng)金屬(如鉛、錫、鋅、銅、鋁等)有足夠的塑性和變形量不大(如在大多數(shù)沖壓加工中)時(shí)，或變形總量大而所用的鍛壓工藝(如擠壓、徑向鍛造等)有利于金屬的塑性變形時(shí)，常不采用熱鍛壓，而改用冷鍛壓。
為使一次加熱完成盡量多的鍛壓工作量，熱鍛壓的始鍛溫度與終鍛溫度間的溫度區(qū)間應(yīng)盡可能大。但始鍛溫度過高會(huì)引起金屬晶粒生長(zhǎng)過大而形成過熱現(xiàn)象，會(huì)降低鍛壓件質(zhì)量。溫度接近金屬熔點(diǎn)時(shí)則會(huì)發(fā)生晶間低熔點(diǎn)物質(zhì)熔化和晶間氧化，形成過燒。過燒的坯料在鍛壓時(shí)往往碎裂。一般采用的熱鍛壓溫度為：碳素鋼800～1250℃;合金結(jié)構(gòu)鋼850～1150℃;高速鋼900～1100℃;常用的鋁合金 380～500℃;鈦合金850～1000℃;黃銅700～900℃。
應(yīng)用方面有1、各類標(biāo)準(zhǔn)件、緊固件、機(jī)械零配件、五金工具、直柄麻花鉆的熱鐓、熱軋。
2、金屬材料加熱退火。如：鋼管拉伸、彎管、砸頭;鐵絲、鋼絲加熱制釘;不銹鋼制品退火、漲型。
3、加熱膨脹、熱裝，如在電機(jī)方面的應(yīng)用
聯(lián)系方式
電話: 羅總 13938501791
地址: 鄭州高新技術(shù)產(chǎn)業(yè)開發(fā)區(qū)西四環(huán)路228號(hào)企業(yè)公園29號(hào)樓4單元307戶
版權(quán)所有 ? 鄭州碩松電子有限公司
網(wǎng)站建設(shè)：中企動(dòng)力 鄭州 SEO標(biāo)簽 營(yíng)業(yè)執(zhí)照 本網(wǎng)站支持IPV6
